本製品は日本向けに開発された製品で 、 日本の防爆検定機関である社団法人産業安全技術
協会( TIIS の 防爆検定 合格証 を 取得した LED 防爆灯で す。
TIIS が認定した工場で生産され、国が定めた 世界基準( IEC 基準)に整合した技術指針に
基づいて行われた検定に合格した製品です。
使用できる場所
法令で定められた防爆エリアで使用できます。
爆発性ガスUA類の容器内爆発の可能性のない全ての爆発性ガス(UAからUC類)の存在する場所。
使用環境温度が-20℃〜+40℃の場所。
使用場所の例:発電所・石油化学工場・化学工場・油田・ガス田
などの防爆機器使用指定を受けている場所。
●ケースはアルミダイキャスト製で表面は防腐塗装仕上げ、耐圧防爆構造での高い防爆保護等級
を有し、優れた構造設計と密封構造で防水・防塵・耐震・防食・防爆・防雷機能を備えています。
●最新の高効率集合型ブリジラックスLEDを光源として採用、水銀灯に比べ消費電力が1/3以下の
高発光効率、スイッチを入れれば瞬時に点灯、電源は信頼が出来るMW製を採用。
ホウ化ケイ素防爆ガラスレンズを採用し、使用環境に合わせた配光が出来ます。
●シンプル構造でAC電源との接続は本体直上、側面が選べ様々な取付け場所への対応が可能。
本製品が使用できる ガス ・蒸気 及び 場所
危険ゾーン1及び危険ゾーン 2 においては 容器内爆発を起こす可能性 が考えられませ
んので 、B 類よりも爆発力の高いU A 類に属するガス に対しても使用できます。
すなわち 、 危険ゾーン1及び危険ゾーン2においては、 全ての事業所発生爆発性ガス・
蒸気に対して 本製品が使用できます。 危険ゾーン 0 の B 類のガス・蒸気及び C 類の
ガスは容器内爆発を起こす可能性がありますが、本製品はそれに耐える構造になっています。
上記はあくまでも 定性的なものです。現場においては、使用環境温度が定格の上限を超える場合が
あり得ますし、危険ゾーン1とされていても危険ゾーン0の状態が出現することがあり 得ます。
したがって、 A 類のガスに対する 使用可否は、現場の 実態 を考慮して 判断する必要があります。
危険ゾーン0 |
危険雰囲気が通常の状態において、連続してまたは長時間持続して存在する場所 |
危険ゾーン1 |
通常の状態において、危険雰囲気を発生するおそれのある場所 |
危険ゾーン2 |
異常な状態において、危険雰囲気を発生するおそれのある場所 |
防爆性能
防爆表示記号 (防爆等級防爆性能は 、合格証及び製品に取り付けられている銘板に
記号で表示されています。
本製品の記号は、 Ex d B H 2 T6 です。それぞれの記号は、以下のことを表示しています。
Ex: 防爆製品であることを表示。
d: 防爆方式で、 d は耐圧防爆を表示 。
※耐圧防爆とは、ガス爆発の原因となる発熱源を全閉容器の中に収める方式で、
容器内部で爆発性ガスの爆発がおこった場合に、容器がその圧力に耐え、かつ、
外部の爆発物ガスに引火しないようにする方式。
UB: 器具の 爆発等級で、U B は 、B 類のガスの 容器内 爆発に耐え 、かつ、その火炎が
容器隙間 から逸走して容器外部のガスに引火しない構造の器具であることを表示 。
+H 2: 水素はU C 類のガスに属し爆発力 はU B 類のガスよりも小さいが、火炎逸走の最小隙
間が最も小さいガスである。+ H 2 は、U B の器具の容器隙間をよ り小さくし、水素爆発
にも耐えられるようにした器具であることを 表示 。
T6: 爆発性ガス の発火度の等級(温度等級)で、 T6 は 器具の 最高使用温度 40 ℃の環境下で
最高表面温度が≦ 85 ℃であることを 表示 (防爆器具の中で最小の温度等級)。
本製品の型式番号
EPL-02シリーズ
|
EPL-02 20w |
EPL-02 30w |
EPL-02 40w |
防爆等級 |
ExdUB+H2 T6 |
ExdUB+H2 T6 |
ExdUB+H2 T6 |
入力規格電圧 |
AC100-200V |
AC100-200V |
AC100-200V |
消費電力 |
20w |
30w |
40w |
製品サイズ |
φ245×180mm |
φ245×180mm |
φ245×180mm |
全光束 |
2400lm |
3600lm |
4800lm |
色温度(K) |
3000k/5000k(指定可) |
3000k/5000k(指定可) |
3000k/5000k(指定可) |
照射角度 |
90度 |
90度 |
90度 |
演色指数(Ra) |
>75 |
>75 |
>75 |
使用環境温度 |
-20℃〜+40℃ |
-20℃〜+40℃ |
-20℃〜+40℃ |
乾燥本体重量 |
7.2Kg(取付金具1.1kg込) |
7.2Kg(取付金具1.1kg込) |
7.2Kg(取付金具1.1kg込) |
保護等級 |
IP66 |
IP66 |
IP66 |
防腐等級 |
WF2 |
WF2 |
WF2 |
チップ設計寿命 |
>50,000時間 |
>50,000時間 |
>50,000時間 |

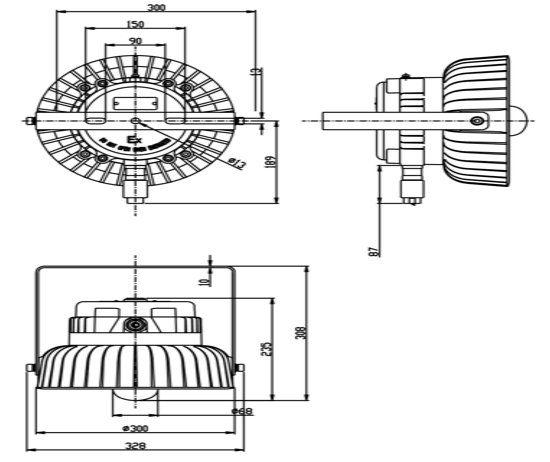

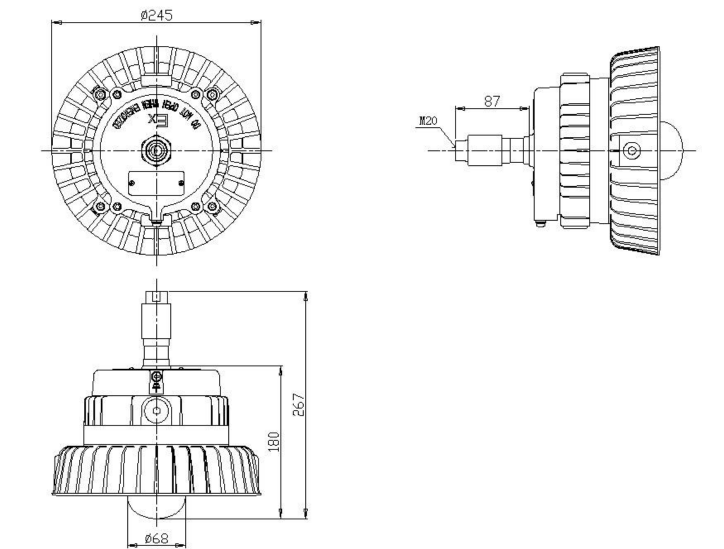

管で固定する場合

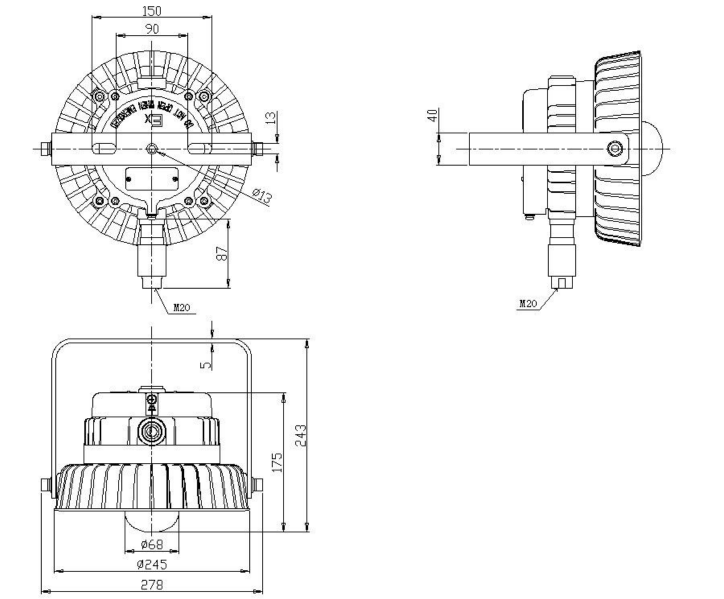

取付金具で固定する場合
EPL-07シリーズ
|
EPL-07 60w |
EPL-07 80w |
EPL-02 100w |
EPL-02 120w |
防爆等級 |
ExdUB+H2 T6 |
ExdUB+H2 T6 |
ExdUB+H2 T6 |
ExdUB+H2 T6 |
入力規格電圧 |
AC100-200V |
AC100-200V |
AC100-200V |
AC100-200V |
消費電力 |
60w |
80w |
100w |
120w |
製品サイズ |
φ300×235mm |
φ300×235mm |
φ300×235mm |
φ300×235mm |
全光束 |
7200lm |
9600lm |
12000lm |
14400lm |
色温度(K) |
3000k/5000k
(指定可) |
3000k/5000k
(指定可) |
3000k/5000k
(指定可) |
3000k/5000k
(指定可) |
照射角度 |
120度 |
120度 |
120度 |
120度 |
演色指数(Ra) |
>75 |
>75 |
>75 |
>75 |
使用環境温度 |
-20℃〜+40℃ |
-20℃〜+40℃ |
-20℃〜+40℃ |
-20℃〜+40℃ |
乾燥本体重量 |
12.5Kg
(取付金具2.9kg込) |
12.5Kg
(取付金具2.9kg込) |
12.5Kg
(取付金具2.9kg込) |
12.5Kg
(取付金具2.9kg込) |
保護等級 |
IP66 |
IP66 |
IP66 |
IP66 |
防腐等級 |
WF2 |
WF2 |
WF2 |
WF2 |
チップ設計寿命 |
>50,000時間 |
>50,000時間 |
>50,000時間 |
>50,000時間 |

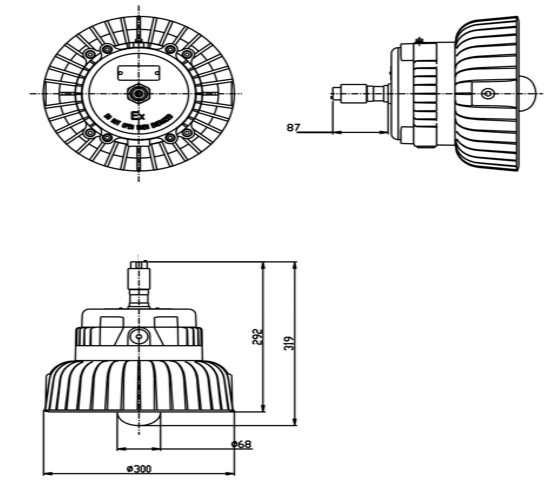

管で固定する場合
|
